Projekt · Eigene App · 2026

Rasterwerk

Meine eigene Mac-App für Druckraster. Aus einem Foto wird Offset, Riso, Zeitung oder Siebdruck – bis zum einzelnen Rasterpunkt einstellbar und mit echten Druckplatten für die Druckerei.

SwiftJavaScriptWebAssemblyCMYKmacOS

Stand Oktober 2026 · Version 1.24

4 + 2Druckfarben CMYK plus Schatten und Schmuckfarbe als eigene Platten

13 × 4Effekte je Druckfarbe, einzeln für Cyan, Magenta, Gelb, Schwarz

8Punktformen, dazu Streuraster, Flecken und eigene Kachel als Raster

10Papiersorten, dazu eigene Papiertexturen

12Nachbearbeitungs-Effekte: Glühen, Verlauf, Film, Relief …

PDF · TIFFdruckfertige Platten mit Passkreuzen, CMYK-TIFF

100 % lokalläuft offline, Apple Silicon und Intel, rund 2 MB

24Versionen in knapp zwei Wochen, von 1.0 bis 1.24

Ein Bild, sechs Druckverfahren

Dasselbe Ausgangsbild, direkt aus Rasterwerk gerendert. Mit der Maus darüberfahren oder antippen zeigt den Ausschnitt in doppelter Größe, Punkt für Punkt.

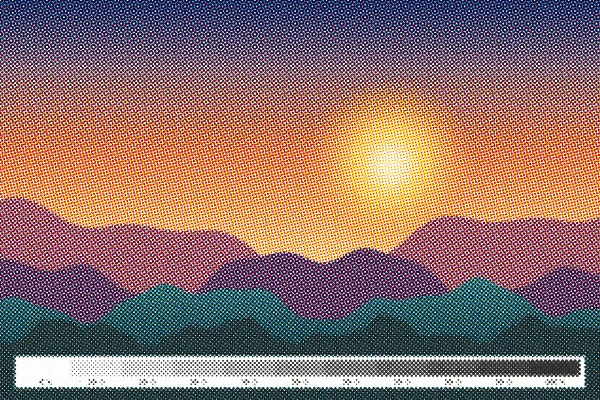

Offset CMYK, runde Punkte — **Offset CMYK** · runde Punkte · groß

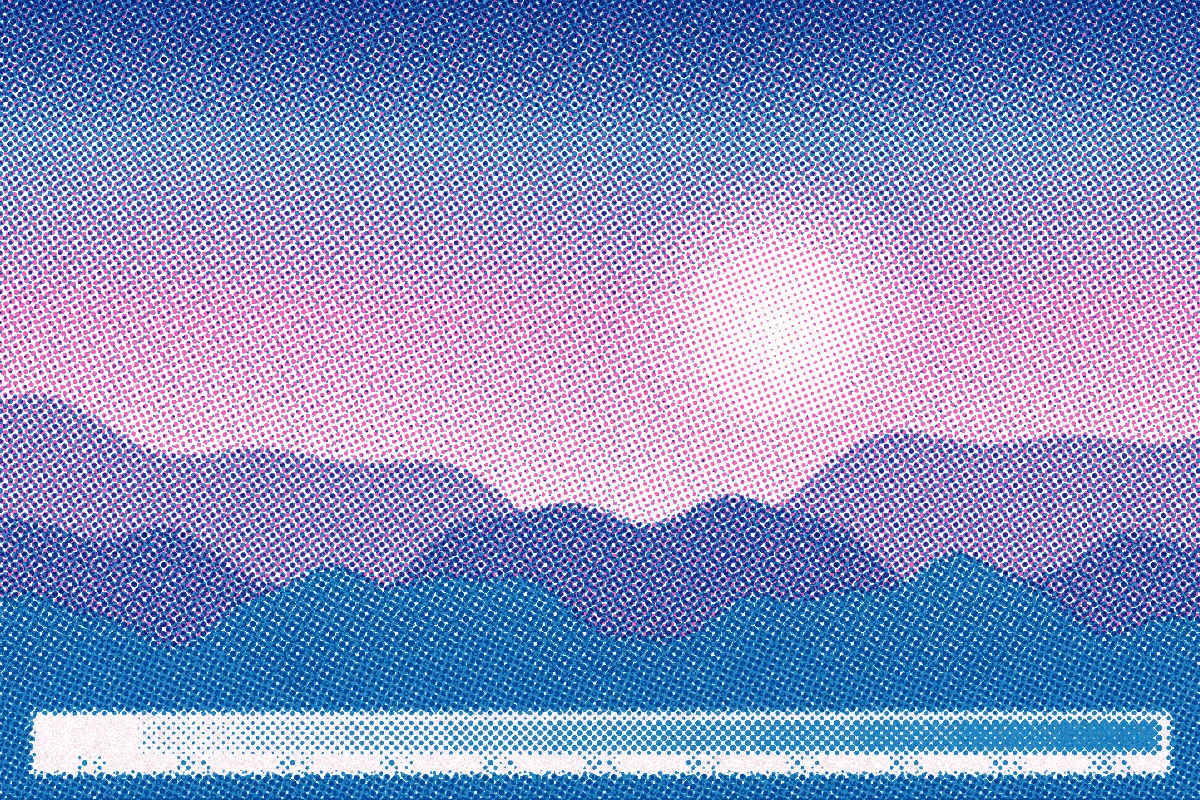

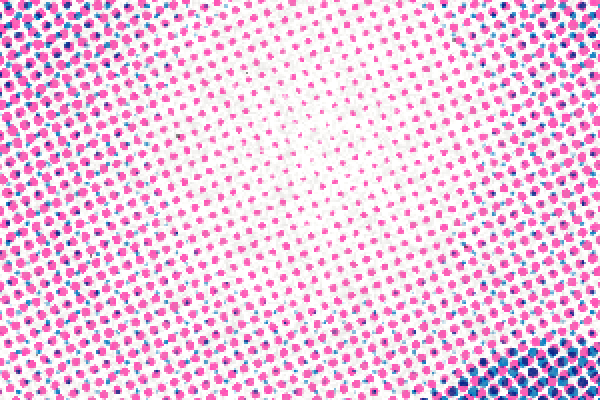

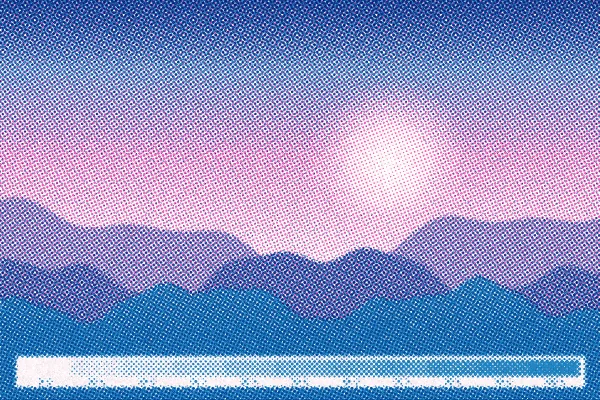

Riso, zweifarbig, raue Kanten — **Riso** · zweifarbig, raue Kanten · groß

**Riso** · zweifarbig, raue Kanten · groß

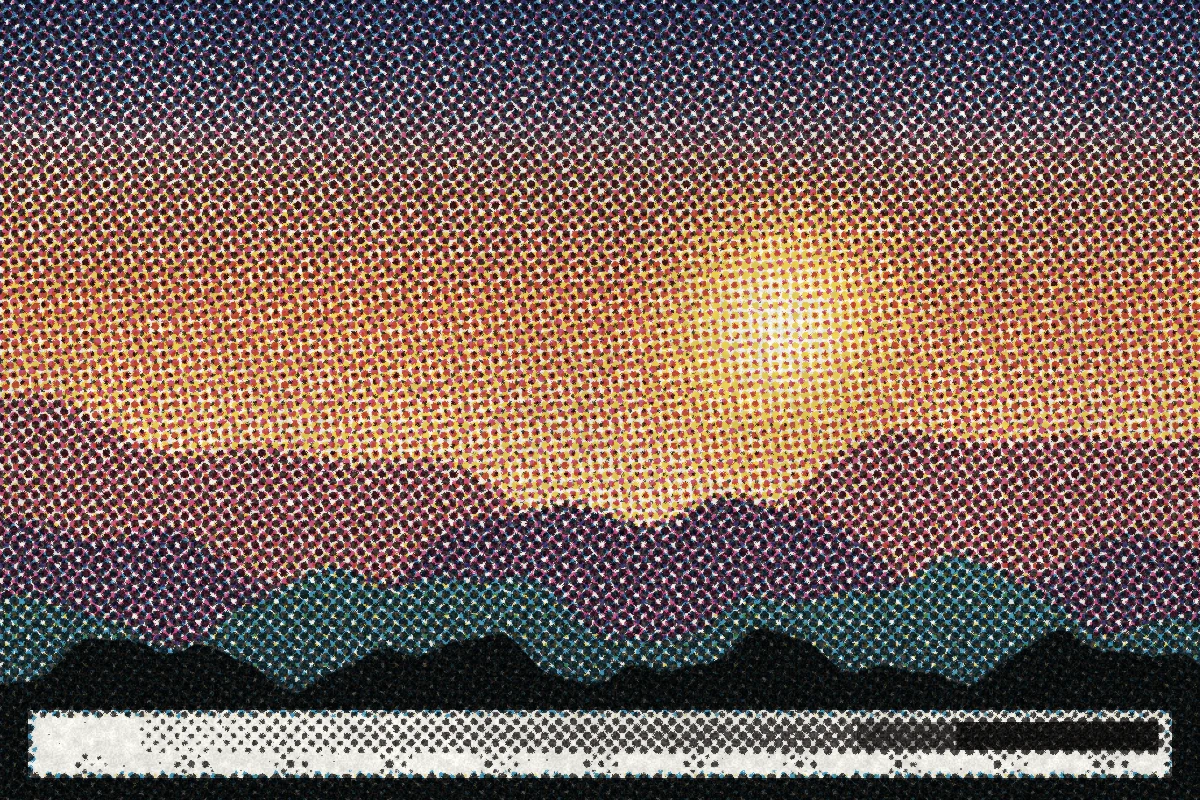

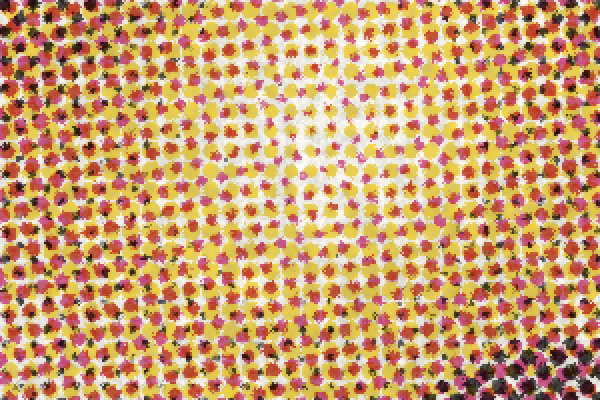

Zeitung, grobes Raster, Schatten — **Zeitung** · grobes Raster, Schatten · groß

**Zeitung** · grobes Raster, Schatten · groß

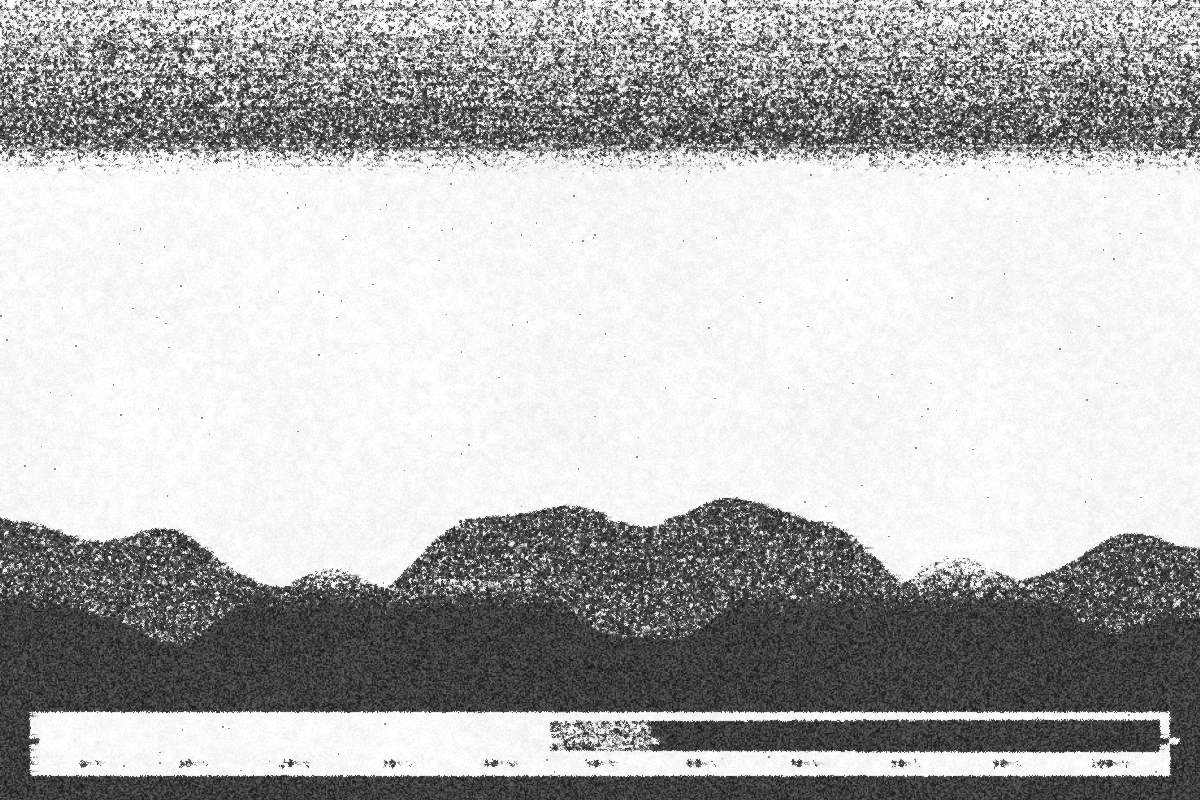

Fotokopie, harte Schwelle mit Störung — **Fotokopie** · harte Schwelle mit Störung · groß

**Fotokopie** · harte Schwelle mit Störung · groß

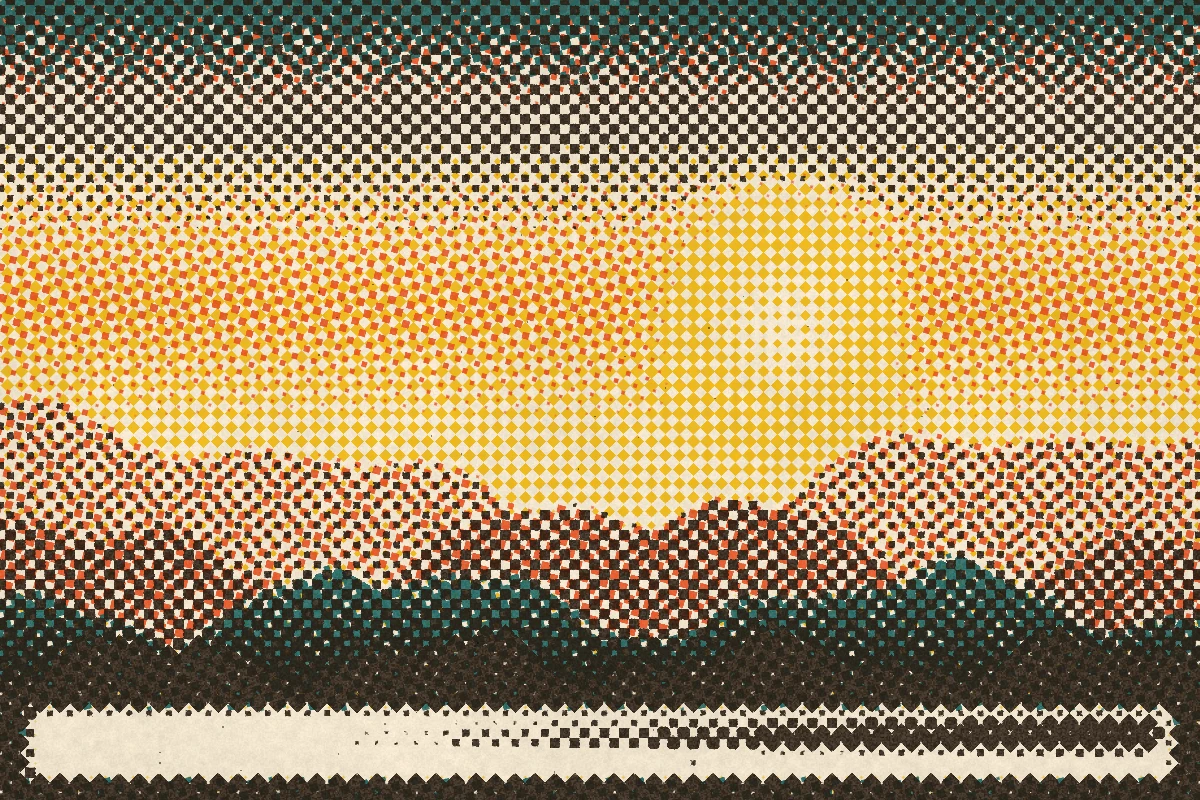

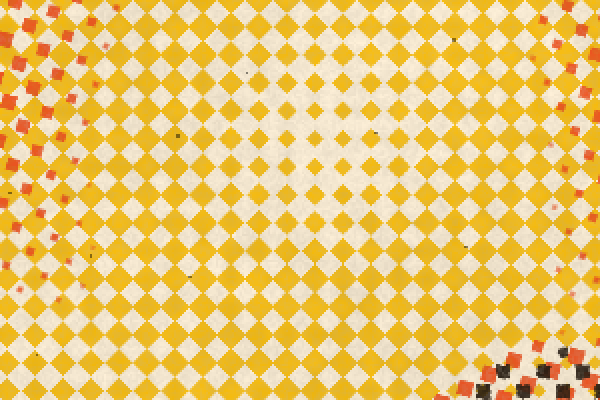

Siebdruck, Rautenpunkte — **Siebdruck** · Rautenpunkte · groß

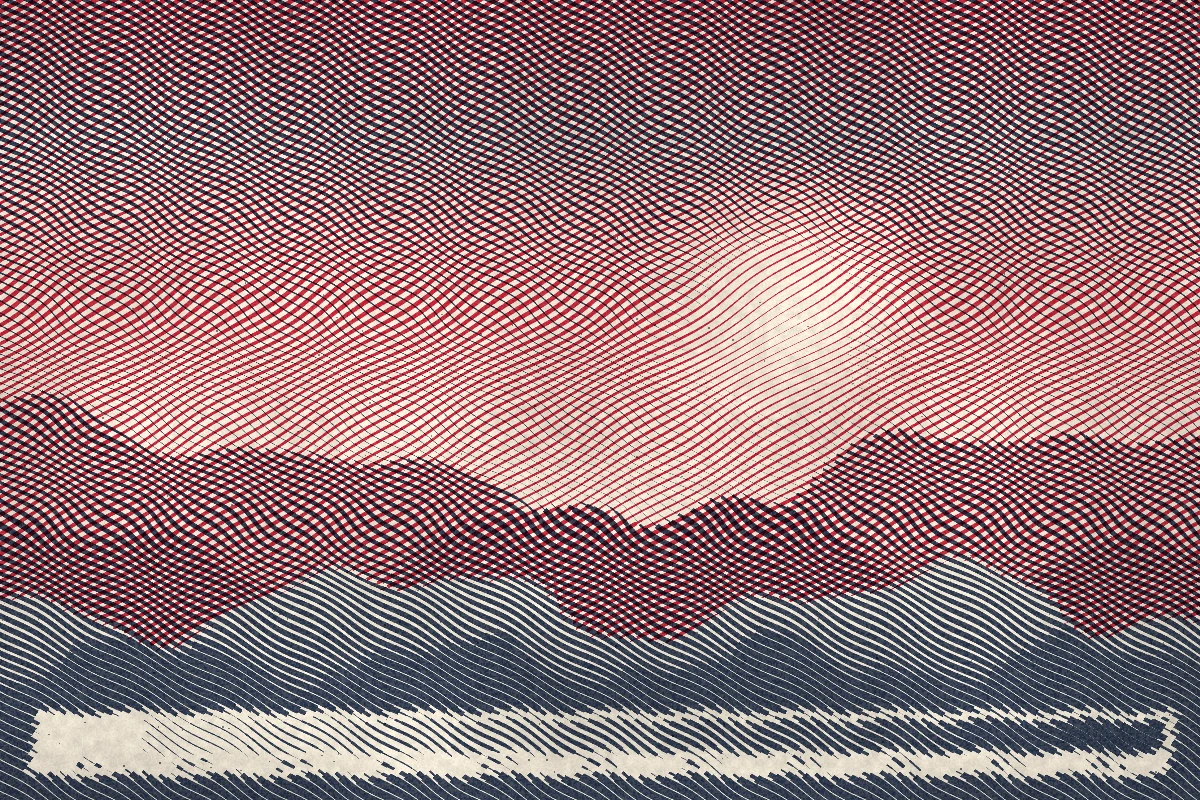

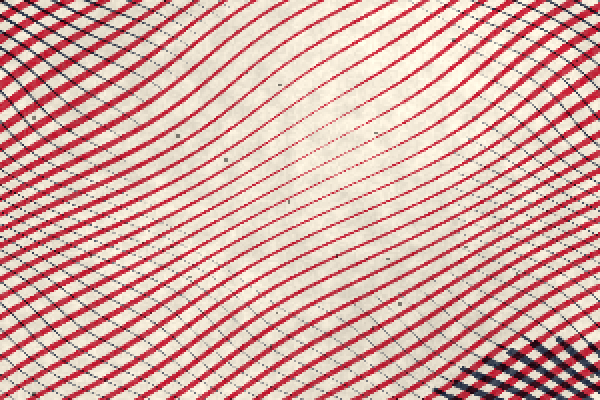

Linien-Duplex, Linienraster zweifarbig — **Linien-Duplex** · Linienraster zweifarbig · groß

**Linien-Duplex** · Linienraster zweifarbig · groß

Ausgangsbild ist das eingebaute Beispielbild der App: eine synthetische Landschaft mit Graustufenkeil.

Jede Farbe für sich

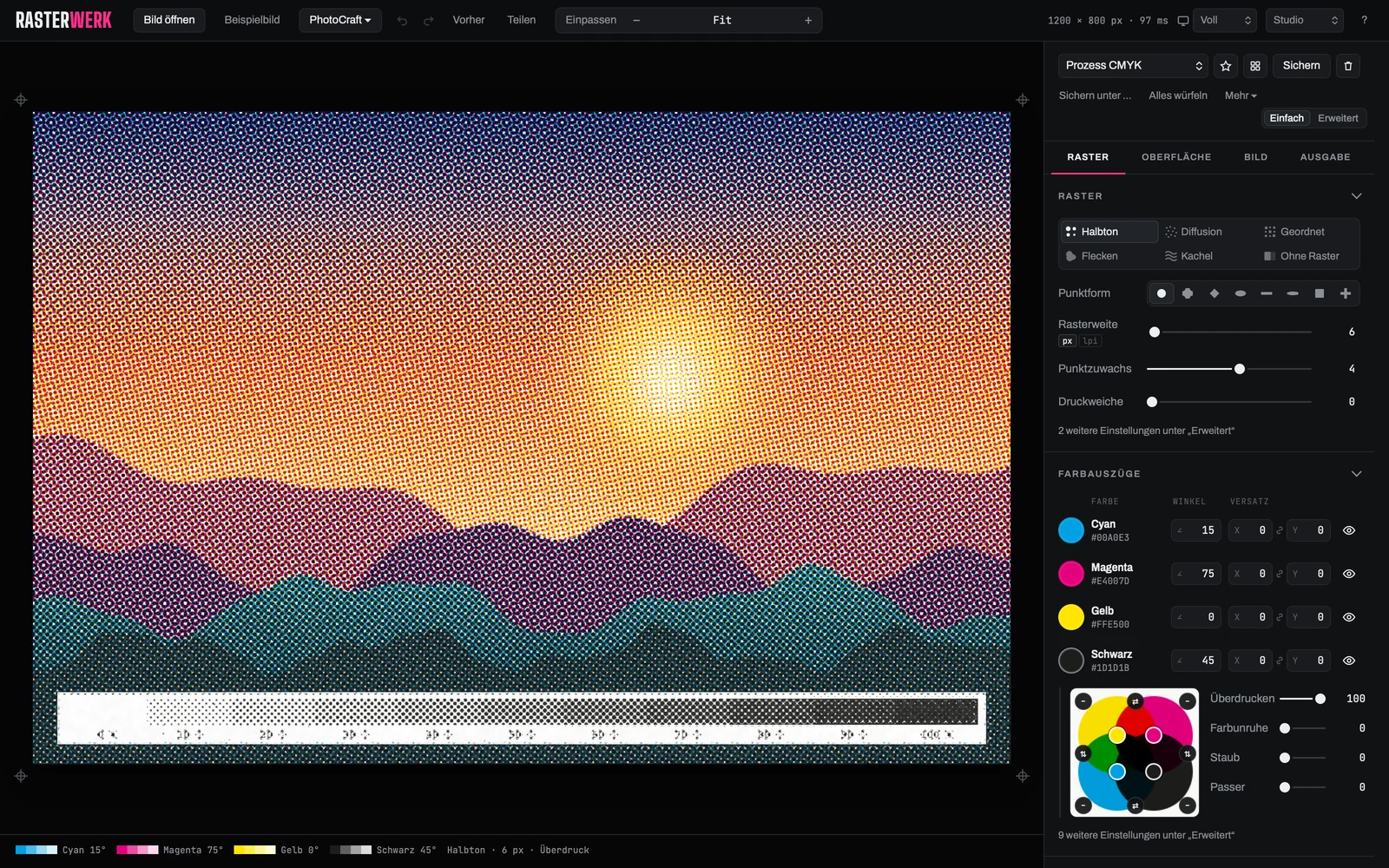

Rasterwerk mit Halbtonraster, den Farbauszügen Cyan, Magenta, Gelb und Schwarz mit eigenen Rasterwinkeln und dem Farbmischer — Raster, Farbauszüge und Farbmischer, hier Prozess CMYK

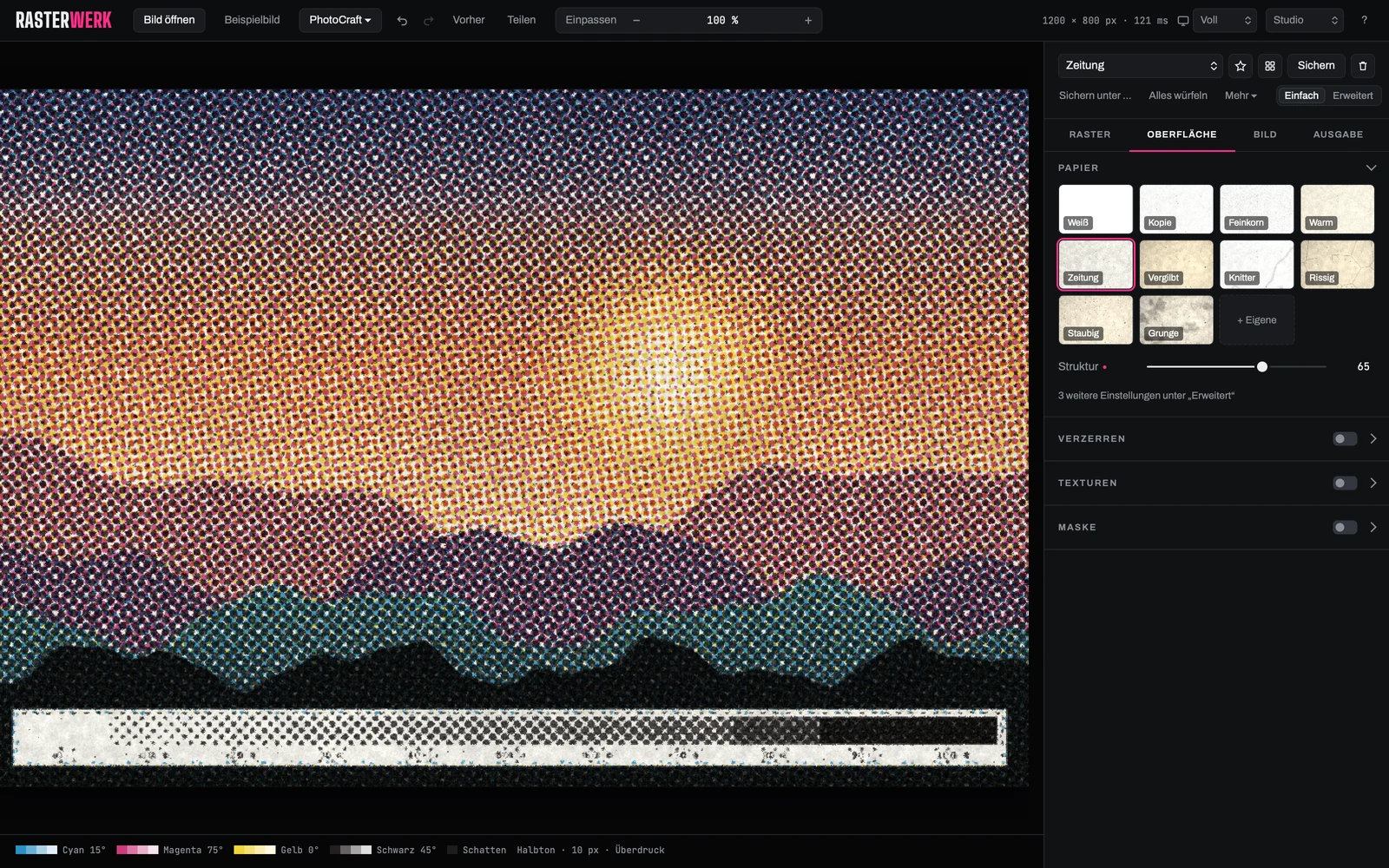

Rasterwerk in der Nahansicht mit Zeitungspapier und der Auswahl der Papiersorten — Papiersorten, hier Zeitung in der Nahansicht

Raster und Farbauszüge

Jede Druckfarbe ist ein eigener Auszug mit eigener Farbe, eigenem Rasterwinkel und eigenem Passer-Versatz, auf Wunsch mit eigenem Raster. Ein Mischer zeigt, in welcher Folge die Farben gedruckt werden und wie sie sich mischen. Überdrucken geht stufenlos.

Gerastert wird als Halbton mit acht Punktformen, als Streuraster, in Flecken oder mit einem eigenen Graustufenbild als Kachel. Die Rasterweite gilt in Bildpixeln oder in lpi, der Punktzuwachs wirkt wie an der Maschine.

Effekte und Papier

13 Effekte lassen sich einzeln pro Druckfarbe schalten, von Rau und Welle bis Mezzotinto. Dazu kommen ausgefranste Kanten, Staub und Kratzer, an denen keine Farbe haftet.

Zehn Papiersorten von Kopie bis Rissig, dazu eine eigene Bibliothek mit Texturen für Abrieb und Flecken.

Bis in den Rasterpunkt

Vorschau und Export rechnen in Bildpixeln. Was man sieht, kommt auch so aus dem Export.

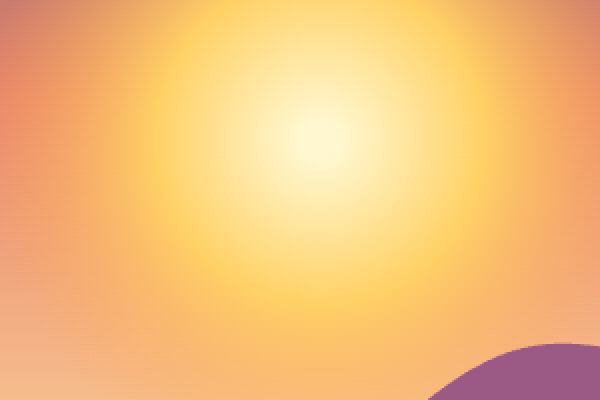

Ausschnitt des Ausgangsbilds — Ausgangsbild

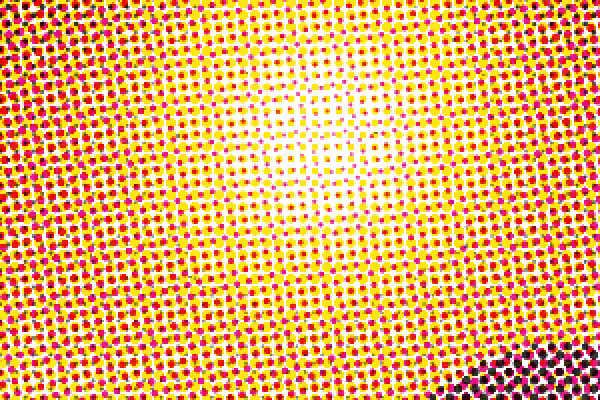

Derselbe Ausschnitt als CMYK-Halbtonraster — Offset CMYK: vier Farben, vier Winkel

Derselbe Ausschnitt als grobes Zeitungsraster — Zeitung: grobes Raster mit Schatten

Für die Druckerei

PDF mit Platteneine Seite je Druckplatte, mit Passkreuzen, Schnittmarken und Beschnittrahmen.

CMYK-TIFF und PSDechte Farbauszüge in einer Datei, als PSD mit einer Ebene je Farbe.

Auszüge als ZIPjede Farbe als einzelne PNG-Ebene.

Schwarzaufbauwie in der Druckvorstufe: Unbuntaufbau (GCR), „Schwarz ab“ und eine Grenze für den Gesamtfarbauftrag.

AuflösungPNG, JPEG und WebP in Druckauflösung (dpi) bis 36 Megapixel, auch mit transparentem Hintergrund.

Nach dem Druck

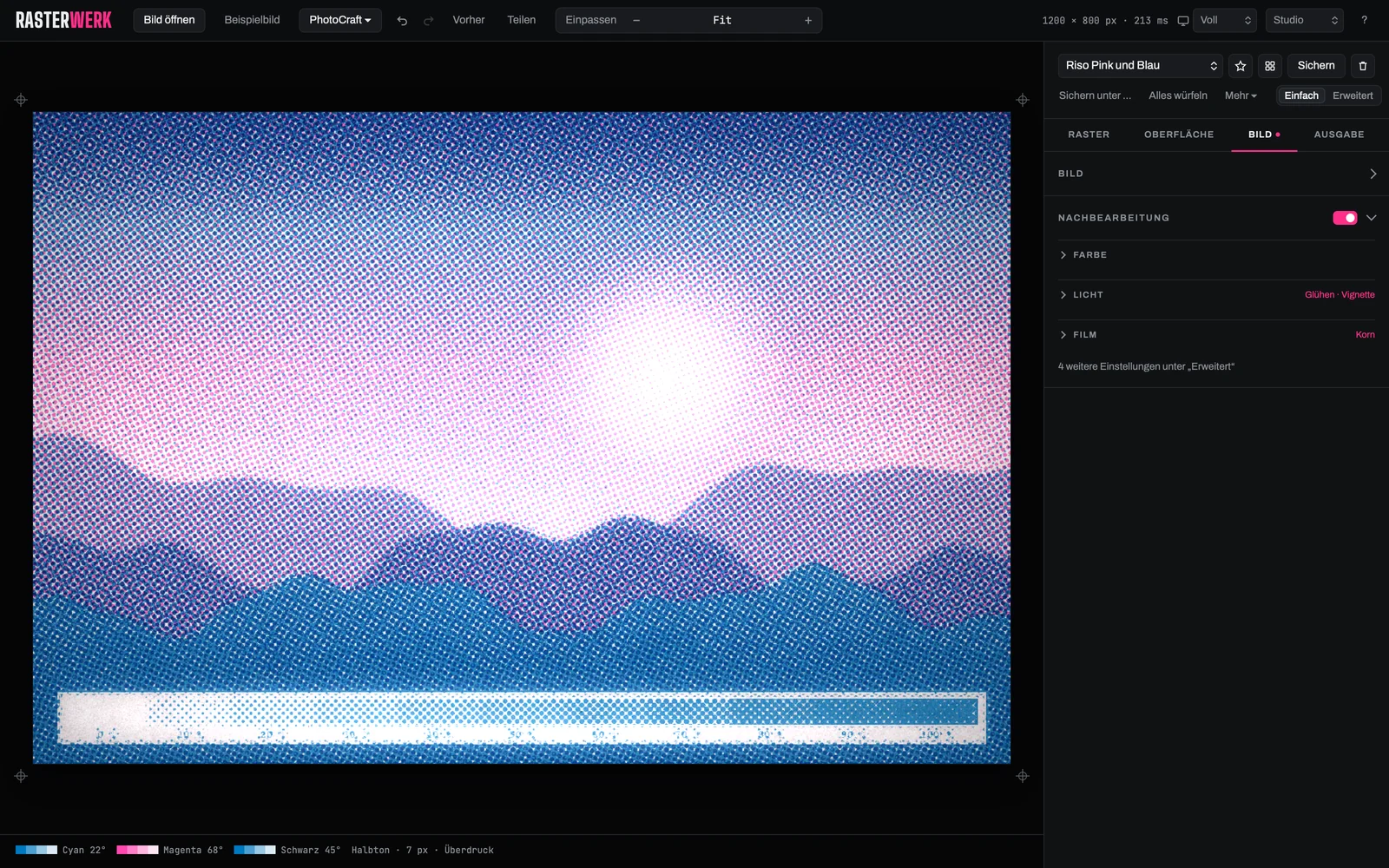

Rasterwerk mit Riso-Look in Pink und Blau, Nachbearbeitung mit Glühen, Vignette und Korn — Nachbearbeitung mit Glühen, Vignette und Korn, hier Riso

Nach dem Rastern folgt die Nachbearbeitung mit zwölf Effekten in frei wählbarer Reihenfolge, von Verlauf und Glühen bis Filmkorn und Relief.

Vorher/Nachher liegt auf der Leertaste, Presets haben einen Browser mit Vorschau. Stapelverarbeitung und Animationen als GIF oder MP4 sind auch dabei.

So ist sie entstanden

Rasterwerk wächst in kurzen Runden: Richtung, Gestaltung und Anforderungen kommen von mir, jede Version teste ich selbst an echten Motiven, dann geht es in die nächste Runde.

13.10.Version 1.0: Grundgerüst mit Raster, Effekten und Export. Am selben Abend Version 1.2 mit Druckplatten als PDF, Schwarzaufbau und einer Texturbibliothek.

16.10.Version 1.5: Die vier Farben werden gleichzeitig auf eigenen Prozessorkernen gerastert.

25.10.Version 1.24: Mischer der Druckfarben, neue Punktformen, Raster je Farbe, eine aufgeräumte Oberfläche mit vier Reitern und einer einfachen Stufe.

Mac-App · komplett lokal · ohne Konto, ohne Cloud

Native Hülle in Swift
WKWebView

Rechenkern
JavaScript · rechnet in Bildpixeln

Ein- und Ausgabe
AVFoundation (MP4) · ImageIO (PSD, TIFF)

Vor jeder Version laufen automatische Tests: Jedes gespeicherte Preset muss danach exakt dasselbe Bild liefern wie vorher, Pixel für Pixel.

Die App ist privat und nicht zum Download verfügbar.

Teil einer Suite

Rasterwerk ist die erste von inzwischen sieben eigenen Mac-Apps. Wie sie ineinandergreifen, vom abgenutzten Logo bis zum Plakat an der Wand, zeigt die Seite zur Suite: Werkheim.
